一、技術參數

公稱通徑：DN50~800mm(如需其他口徑，訂貨時請注明)

公稱壓力：1.6~64Mpa(如需其他壓力標準，訂貨時請注明)

閥體材質：碳鋼(C)、不銹鋼304(P)、不銹鋼316

密封材質：金屬硬密封(H)硬質合金(Y)

介質溫度：W3:-20-250CW4:-29-425C

連接方式：法蘭、對焊

氣動執行器：SZH系列SZHS系列

作用方式：雙作用、單作用常閉、單作用常開

二、技術規范

設計依據：GB

設計標準:  GB/T12232

結構長度:  GB/T12221

法蘭連接:  JB/T79

試驗、檢驗標準:  JB/T9092

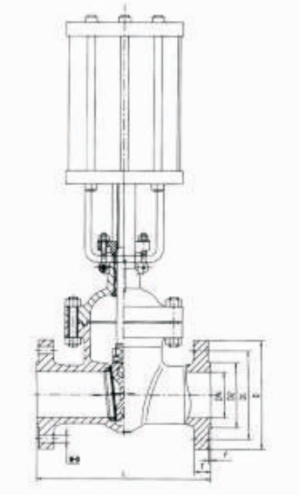

三、氣動閘閥安裝連接尺寸
