氣動三通球閥
產品概述
氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換,任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種,可以滿足不同的生產工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷,氣動三通T型球閥實現把三條連通管道進行合流與分流。氣動三通球閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動三通球閥廣泛應用于化工,石油,輕紡,電力,食品制藥,制冷,航空,航天,造紙等工業領域。

氣動三通球閥產品特點

1)流體阻力小,其阻力系數與同長度的管段相等。
2)結構簡單、體積小、重量輕。
3)緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4)操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5)維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6)在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起氣動三通球閥密封面的侵蝕。
7)適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

氣動三通球閥主要技術參數及性能

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

允許壓差(MPa)

≤公稱壓力

動作范圍

0~90°

閥體形式

二段分體式鑄造閥體

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

連接方式

法蘭式、螺紋式(適用于1/2"~2")

閥芯形式

三通球型閥芯

流量特性

近似快開特性

泄露量Q

軟密封:零泄露;金屬密封:按GB/T4213-92,小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%

配置執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

控制方式

開關兩位控制、4-20mA模擬量控制

氣動三通球閥執行器技術參數

執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力

0.4~0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30~+70℃

作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動三通球閥主要設計標準

設計與制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927

氣動三通球閥主要零件材料

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質

氣動三通球閥控制方式

氣動三通球閥分L型和T型,介質流通方向見下圖。氣動三通L型球閥適用于介質流向的切換,能使相互垂直的兩個通道連通:氣動三通T型球閥適用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,氣動三通球閥一般采用三個閥座結構,亦可根據用戶要求采用四閥座結構。

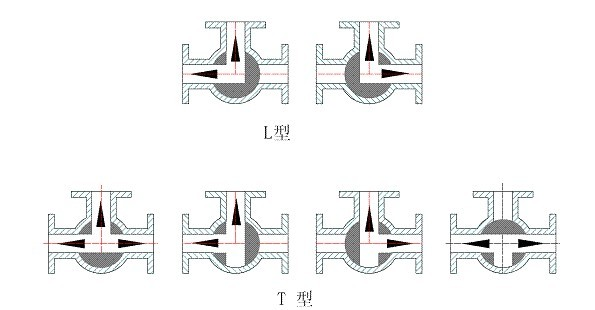

"T"型氣動三通球閥流向示意圖                          "L"型氣動三通球閥流向示意圖

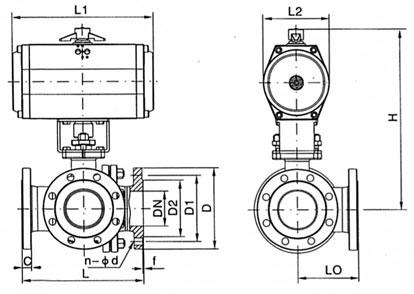

氣動三通球閥外形圖

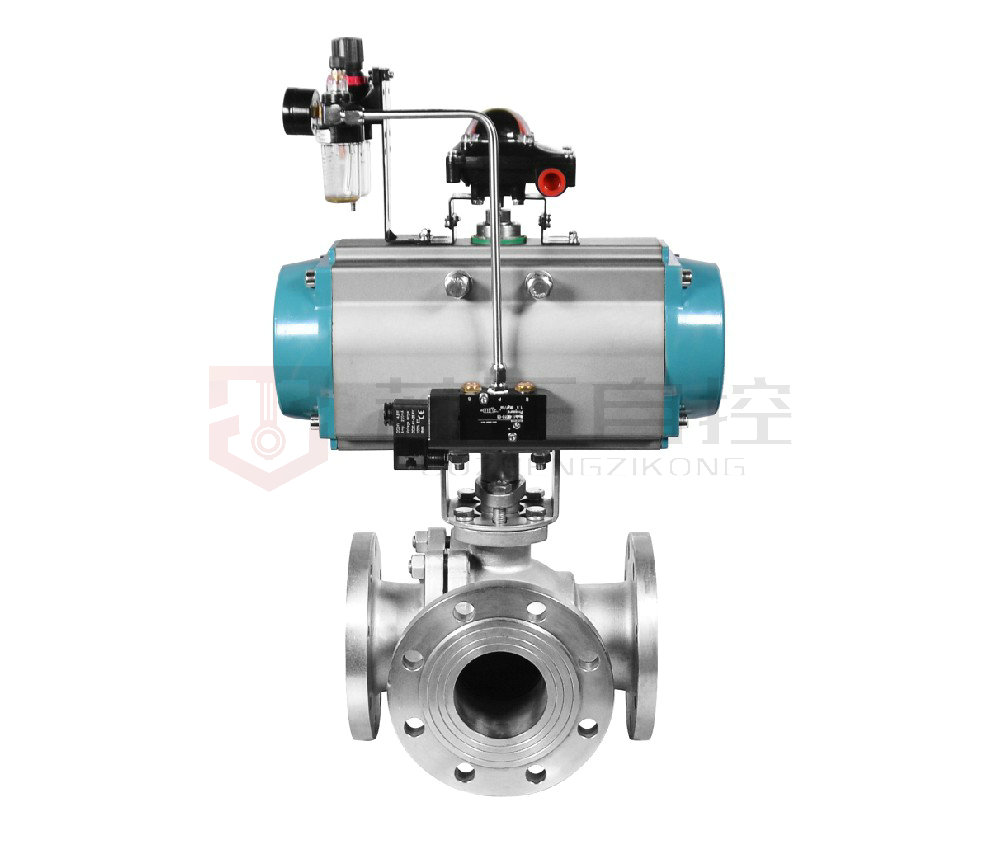

氣動三通球閥

氣動三通球閥

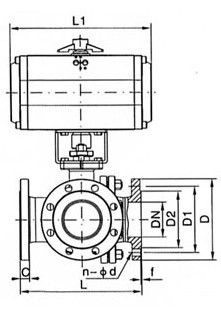

氣動法蘭三通球閥安裝連接尺寸

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

L

150

150

180

200

220

240

260

280

320

380

440

550

L1

75

75

90

100

110

120

130

140

160

190

220

275

H

185

191

193

212

217

260

293

323

382

468

510

655

W

140

140

140

164

164

190

210

247

276

348

378

524

PN1.6MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

220

250

285

340

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

46

56

65

76

84

99

118

132

156

184

211

266

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

PN2.5MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

360

D1

65

75

85

100

110

125

145

160

190

220

250

310

D2

46

56

65

76

84

99

118

132

156

184

211

274

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

PN4.0MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

375

D1

65

75

85

100

110

125

145

160

190

220

250

320

D6

40

51

58

66

76

88

110

121

150

176

204

260

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-30

PN6.4MPa法蘭連接尺寸

D

105

130

140

155

170

180

205

215

250

295

345

415

D1

75

90

100

110

125

135

160

170

200

240

280

345

D6

40

51

58

66

76

88

110

121

150

176

204

260

n-φd

4-14

4-18

4-18

4-22

4-22

4-22

8-22

8-22

8-26

8-30

8-33

12-36

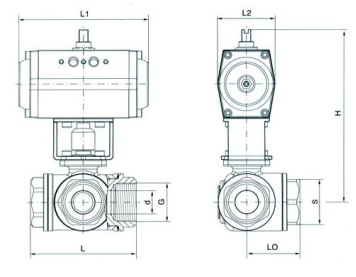

氣動絲扣三通球閥安裝圖

氣動絲扣三通球閥安裝連接尺寸

通徑DN

英寸"

連接尺寸

mm

inch (G)

L

L1

H

A

10

3/8

60

30

57

110

15

1/2

72

36

68

110

20

3/4

85

42

70

110

25

1

91

46

80

140

32

11/4

110

55

85

140

40

11/2

122

61

100

180

50

2

145

72

110

180

 氣動三通球閥產品選型

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動三通球閥的技術參數,方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
