您的位置: 首頁 >> 產品中心 >> 氣動閥

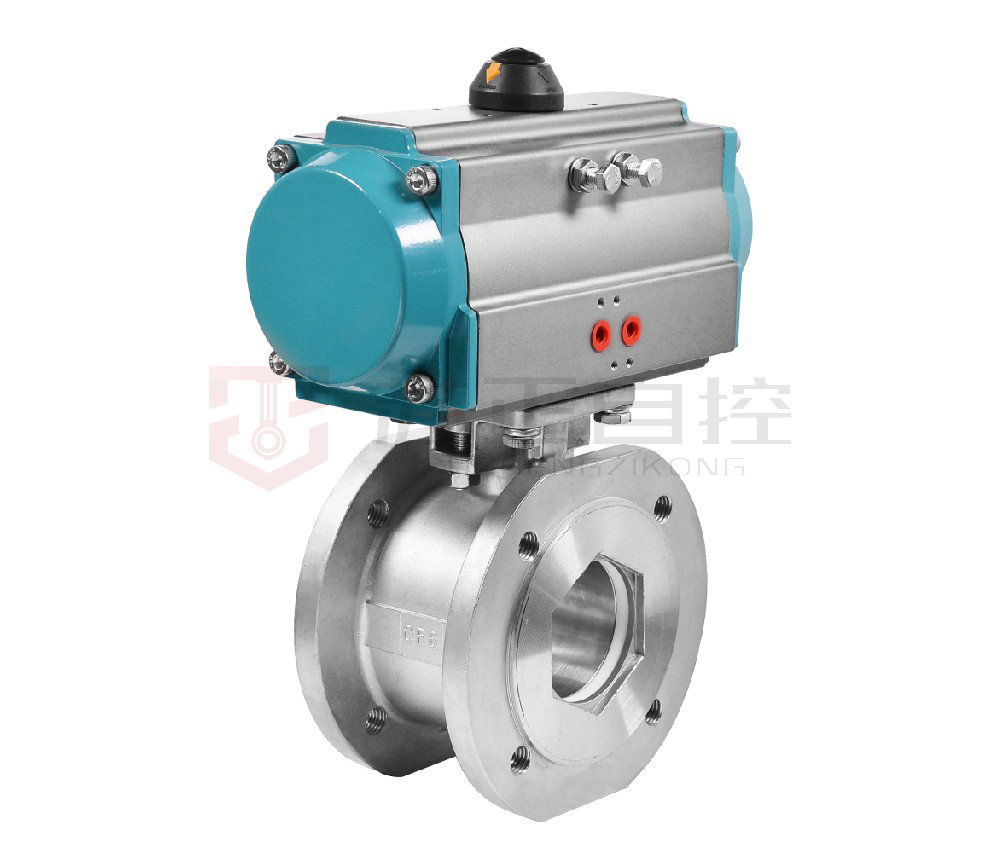

氣動薄型球閥
產品概述

一、技術參數

公稱通徑DN15-100mm

公稱壓力1.6Mpa(如需其他壓力標準,訂貨時請注明)

體材質碳鋼(C)不銹鋼304(P)、不銹鋼316(R)

密封材質聚四氟乙烯(F)、對位聚苯(PPL)

介質溫度W2:-20-150CW3:-20-250C

連接方式對夾

氣動執行器SZAT系列、SZGT系列、進口執行器系列

作用方式雙作用、單作用常閉、單作用常開

備注:其它特殊密封材質或特殊接口,可根據客戶要求設計選型

二、技術規范

設計依據DIN 3357

設計標準DINEN1092-1

法蘭連接DIN

壁厚標準ASME B16.34

試驗、檢驗標準AP1598



公稱通徑DN

外形尺寸

連接尺寸

執行器型號

d

L

L1

L2

H1

H2

D

D1

D2

N.M

15

14

36

159/172

73/85

48

73/90

88

65

45

4-12

SZATD52/SZATE63

20

19

40

159/172

73/85

53

73/90

98

75

58

4-12

SZATD52/SZATE63

25

24

44

172/185

85/95

59

90/100

105

85

68

4-12

SZATD63/SZATE75

32

29

52

185/215

95/105

70

100/110

130

100

78

4-16

SZATD75/SZATE83

40

38

64

215/265

105/110

76

110/120

148

110

88

4-16

SZATD83/SZATE92

50

48

83

215/270

105/125

85

110/142

165

125

102

4-16

SZATD83/SZATE105

65

63.5

107

270/310

125/142

102

142/158

185

145

122

4-16

SZATD105/SZATE125

80

76

120

270/310

125/142

112

142/158

200

160

138

8-16

SZATD105/SZATE125

100

95

145

310/400

142/160

146

158/178

217

180

158

8-16

SZATD125/SZATE140

備注:根據不同的閥門扭矩,不同的氣源壓力及不同的實際工況,選擇相匹配的執行器其相關外形尺寸也隨之變化
